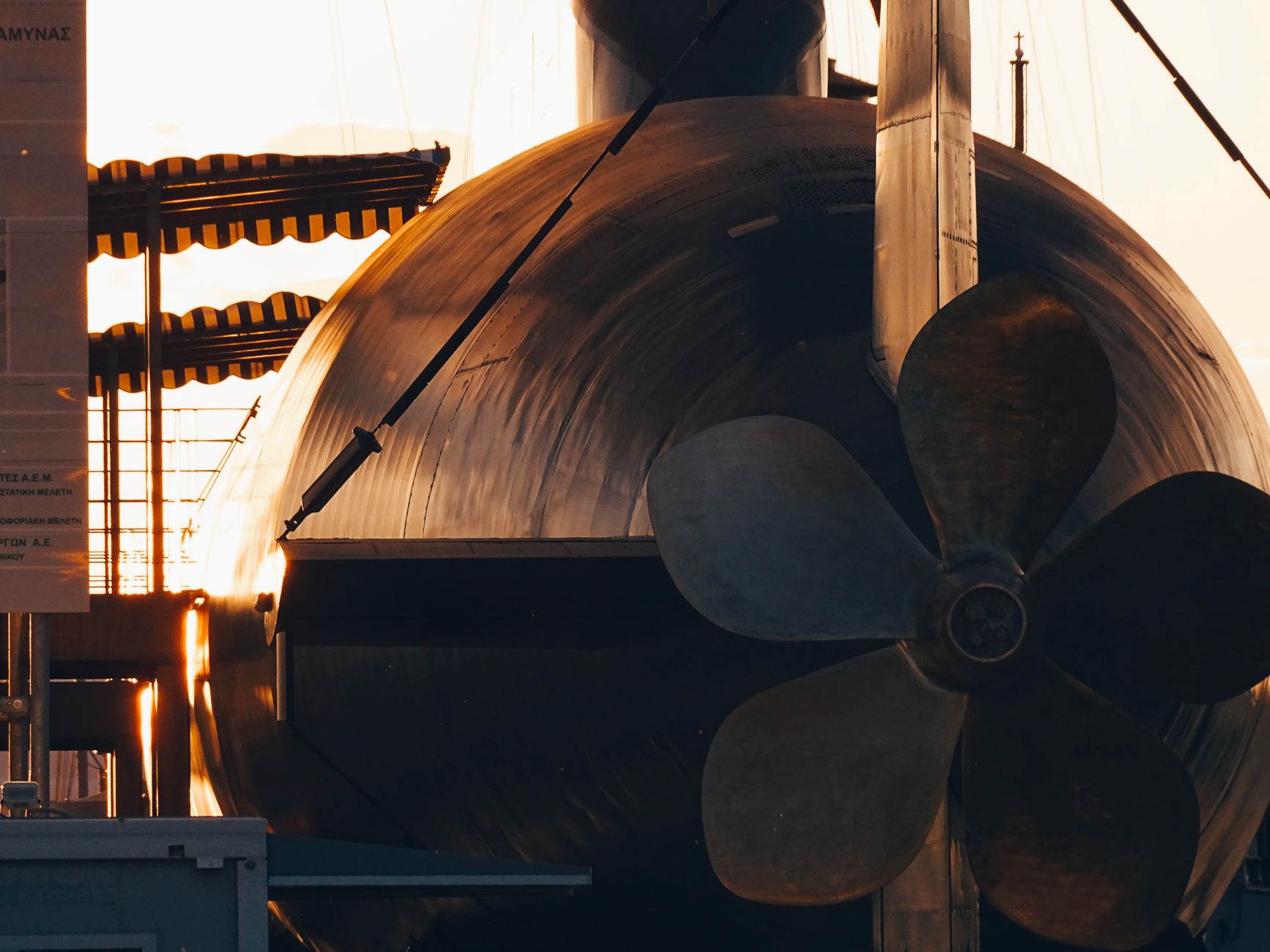

En motorbåt som ligger och puttrar i hamnen låter ofta mer än samma båt i full fart. Ljudet är lägre, men mer genomträngande, och frekvenserna ligger i ett register som når längre genom vatten och skrov.
Förklaringen ligger i hur bladens tryckpulser samverkar med vattenmassans naturliga svängningar. Vid låga varvtal ligger pulsfrekvenserna nära strukturens egenfrekvenser, och då förstärks ljudet istället för att dämpas.
Tryckpulser uppstår varje gång ett blad passerar
Varje propellerblad pressar undan vatten och skapar en trycktopp. När bladet har passerat följer en trycksänkning. Med tre blad och 600 varv per minut uppstår 30 tryckpulser per sekund, vilket motsvarar en grundfrekvens på 30 Hz.
Ligger denna frekvens nära en egenfrekvens i skrovet, navet eller axeln, börjar konstruktionen svänga i takt med pulserna. Då förvandlas den mekaniska strukturen till en membran som strålar ut ljud.
Egenfrekvenser i fartygskonstruktionen
Moderna fritidsbåtar är byggda i laminat med förhållandevis långa, oregelbundna sektioner. Skrovets egenfrekvenser ligger ofta mellan 20 och 80 Hz, beroende på längd, tjocklek och inspänning.
Axlar och lagerhus har vanligen sina första böjmoder mellan 40 och 120 Hz. Dämpningen är låg eftersom vattnet runt axeln rör sig med propellern och därför inte bromsar svängningen lika effektivt som ett fast fäste.
Vad som händer när varvtalet ökar
Vid högre rotationshastighet stiger pulsfrekvensen över de kritiska zonerna. Istället för att träffa en egenfrekvens passerar varje puls så snabbt att strukturen inte hinner bygga upp resonans.
Samtidigt ökar strömningsbullret, men det ligger i ett annat frekvensregister och upplevs som ett jämnare sus. Det psykoakustiska intrycket blir mindre störande trots att den totala ljudnivån kan vara högre.
Skillnaden mellan kavitation och strukturbuller
Kavitation uppstår när trycket på bladets undersida sjunker så mycket att vattnet kokar och bildar bubblor. När dessa kollapsar frigörs energi som hörs som ett sprött, raspande ljud.
Strukturbuller kommer istället från vibrationer i fasta delar. Ljuden är dunkande eller mullrande, och de går inte att dämpa genom att ändra bladform eller anblåsningsvinkel. Där krävs åtgärder i upphängning, dämpare eller materialkombinationer.
Hur man mäter och identifierar källan
Accelerometrar monterade på lagerhus och skrov visar vilka frekvenser som dominerar. Jämför man mätningen med propellerns bladpassagefrekvens ser man om det finns överensstämmelse.
Vattenljudsmikrofoner, så kallade hydrofoner, kan placeras vid sidan av propellern för att skilja strömningsljud från mekaniskt buller. Spektrogrammet visar tydliga toppar vid varje multipel av bladfrekvensen om problemet är strukturellt.
Materialval och dämpning
Axlar i rostfritt stål har låg inre dämpning. Fogas delar av gummi eller polymer in mellan axel och lagerhus minskar överföringen av vibrationer, men materialet måste tåla vridmoment och saltvattenmiljö.
Vissa konstruktörer använder sandwichkonstruktioner med viskoelastiska lager mellan metallskikten i navet. Det höjer den inre förlusten och sprider ut resonanstopparna över ett bredare frekvensområde.
| Material | Dämpning vid 50 Hz | Hållbarhet i saltvatten |
|---|---|---|
| Rostfritt stål | Låg | Hög |
| Aluminium-magnesiumlegering | Medel | Medel |
| Kompositnav med polymerinsatser | Hög | Varierar |
Varför antalet blad spelar roll
En tvåbladig propeller ger färre tryckpulser per varv än en fyrbladig. Men varje puls blir kraftigare eftersom varje blad måste ta en större del av den totala drivkraften.
Fler blad sprider ut energin jämnare, vilket ger mjukare pulser och högre grundfrekvens. Priset är ökad vikt och något högre friktion. Valet beror på om man prioriterar effektivitet eller ljudkomfort.
Fasning mellan blad
Vissa propellrar har blad som sitter asymmetriskt runt navet, så att vinkeln mellan blad ett och två skiljer sig från vinkeln mellan blad två och tre. Det bryter upp den periodiska pulsen och sprider energin över fler frekvenser.
Tekniken kallas uneven blade spacing och används framför allt i flygplan och ubåtar. Inom fritidsbåtar är den mindre vanlig, men förekommer i premiumsegmentet där tyst gång värderas högt.
